用途：H-F-1地表径流量测量系统用于测量流速从低到高变化大的水流的流量，大的水流如季节性降雨或暴雨导致的大地表径流，也适合测量农田灌溉水流或高山融化的雪水水流或工业排污的水流量。

排水量是指在一定时间内流过水堰的水量。一般测量流速，流速的单位是升/秒或立方米/小时。H-F-1地表径流量测量系统可在明渠端口准确测量大范围变化的水流量，这时流出的水量因重力是自然排放的。即使流出的水量淹没30%，对测量的结果影响小于1%，淹没50%时，影响小于3%。

H-F-1地表径流量测量系统有一个导流槽，导流槽的宽度和高度与堰口一样，其长度需要足够长使水流的宽度与渠道相同且水面平缓，以便进入堰口。

测量原理：H-F-1地表径流量测量系统有两个超声波传感器：一个测量堰口水面的高度，该数据由数据采集期自动测量、记录；另一个是参照传感器，测量物理距离，修正因不同天气状况对测量传感器的影响。修正后的水位数据按如下的对应表，给出水流量。



系统组成：

• 1ft,2ft或3ft 的不锈钢H型堰,不锈钢导流槽；
• 超声波水位传感器；
• 数据采集器；
• 记录分析软件。

技术指标

超声波传感器
电压	12V
误差	< 0.2%
温度	< 0.5% (0~50℃)
1Ft H型堰
尺寸	30.5×58×41.2cm（高×宽×长）
测量范围	0.02~55 l/s
2Ft H型堰
尺寸	61×115×99cm（高×宽×长）
测量范围	0.04~315 l/s
3Ft H型堰
尺寸	91.5×173×148.5cm（高×宽×长）
测量范围	0.06~870 l/s
数据采集器
测量间隔缺省值	1分钟
存储容量	约107天数据（采样间隔3分钟）
通讯	可选Modem传输数据

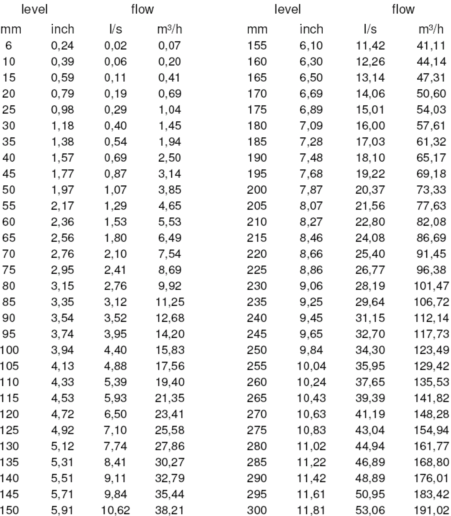

水位与水流量的对应表如下：



水位、流量对应表

产地：德国
