PSI大型光学生物反应器

介绍:

PSI大型光学生物反应器是为大规模光合生物(多为藻类)的成长和收获制造人工环境的系统。他们是模块化系统,因此能够使客户根据个人的实验需要搭建自己的培养设备。

PSI光学生物反应器具有罕见的将培养和检测设备相结合的特征,并提供了可通过互联网远程控制的易于使用的控制软件。该系统的核心是一个可以温度调节(范围为15-60℃)和气泡搅拌(通气)的用于培养的平面培养水箱(容量120L或25L)。培养水箱可以包含多个可选模块进行模块化搭建,还可以通过级联增大总容量到1000L。

模块化的反应器设计可以通过对荧光参数,光合效率,培养的光密度和用于确定CO2注射量的悬浮液的pH值的持续监控进行精确控制和优化培养条件。该设备确保对生物体的成功培养和最大产出的必不可少的数个参数进行控制和检测,例如稳定的悬浮液温度,均匀的光照和光谱分布。也可以通过两个气体模块加强它的功能:气体混合系统GMD 150对输入气体浓度和成分进行最佳的控制;气体分析系统GAS 150测量光和生物反应器的输出CO2浓度。

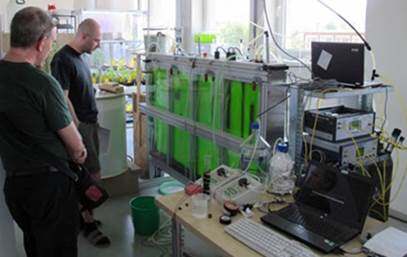

PSI大型光学生物反应器

培养水箱:

120L或25L的容量;可以级联。注意事项:培养水箱没有高压灭菌。

PSI大型光学生物反应器

内置温度调节范围为30-60℃(室温为20℃)

气体搅拌(通气)

不锈钢框架

前,后,左,右是厚玻璃做的观察窗口

气体和电子器件构成的气压容器盖

排水阀门

底层抽水和收获口



照明模块:

安装高亮度的LED灯的LED面板

PSI大型光学生物反应器

标准面板是双色(红白结合),每一种颜色的灯可以单独控制(可以要求其他颜色相结合)

光照强度可达400µmol(光子)/m2.s(标准版)

模拟阳光

软件控制光照强度,时间和方式

电极模块:

电极模块能过连接4个测量传感器

测量悬浮液的pH和温度的pH/温度传感器

测量溶解O2浓度的光学dO2传感器

测量溶解CO2浓度的CO2传感器

光学模块:

蓝色和红色励磁调制荧光仪

PSI大型光学生物反应器

测量荧光参数:FT(连续的荧光产量),QY(光系统II量子产量)

浑浊度仪680nm(OD 680)

浑浊度仪735nm(OD 735)

射流模块:

连续培养的恒浊器模块(关联增量可能是光密度或荧光测量量)

连续培养的恒化器模块

连续在恒pH环境中培养的pH值统计模块


冷却模块:

冷却模块扩展培养温度范围到15—60℃(室温不能超过30℃)

PSI大型光学生物反应器

控制单元:

数据实时收集

实验正在进行时也可以上载数据

数据已图表显示

用户自定义协议的编写

以Excel访问格式进一步处理数据表

通过互联网远程控制实验

气体模块:

高精度气体混合系统GMS

150可以混合4种气体

PSI大型光学生物反应器

要求使用气体混合系统GMS

150作为压缩气体和CO2的来源(最小2帕压强)



产地:捷克
