QTLog 田间小气候象站

系统介绍：生态小气候的形成是以当地地形和大气候为背景的，同时小气候特征又随着农作物的种类、品种、生育期和生长状况而变化，使大气、土壤、作物三者相互作用的结果。在长期的生态系统监测中，气象因素的监测是必需的。空气温度、湿度、风向、风速、降雨是重要的生态因子，也是影响植物生长发育的重要因素，这些因素不仅有日变化、月变化、季节变化特征，同时也有年变化的规律。对这些气象因素进行长期监测，归纳其变化规律，并寻求其与植物生长的关系，具有十分重要的意义。

系统特点：

◎标准气象系统，适合农业生产、科研和标准测量等用途

◎易安装、便于维护

◎测量精度高，无须人工参与

◎数据采集密度可以自行设置

◎支持交流 / 太阳能供电方式

◎免维护，适合于野外应用

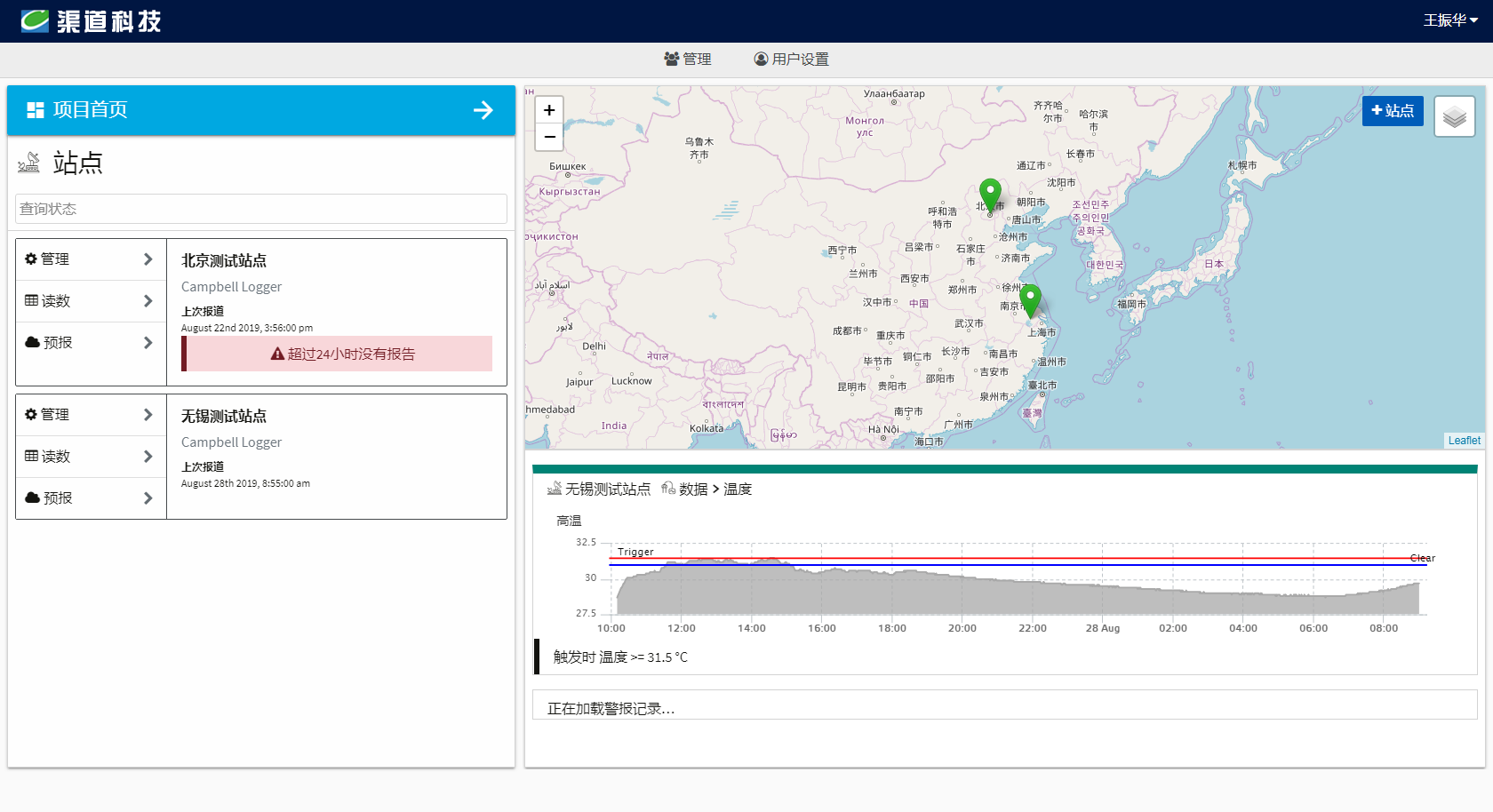

◎可单站应用也可组网布点，无线数据传输，支持GPRS、RS485，RJ45，WiFi远程传输模块。

◎大容量数据存储器

QTLog田间小气候象站

技术参数：

QTLog 数据采集器	技术参数
CPU	ARM Cortex-A7 运行频率：528MHz
存储空间	256M NAND 数据存储空间（含系统）
内存空间	256M DDR3 频率：400MHz
时钟精度	±2分钟/月
数据通信端口	1个RS232
RS232端口	2组，支持Modbus-RTU协议
RS485端口	3组，支持Modbus-RTU协议
供电电压	11~15V DC
供电电流	12V@80mA平均
工作温度	-40~85℃
工作湿度	5%~95%

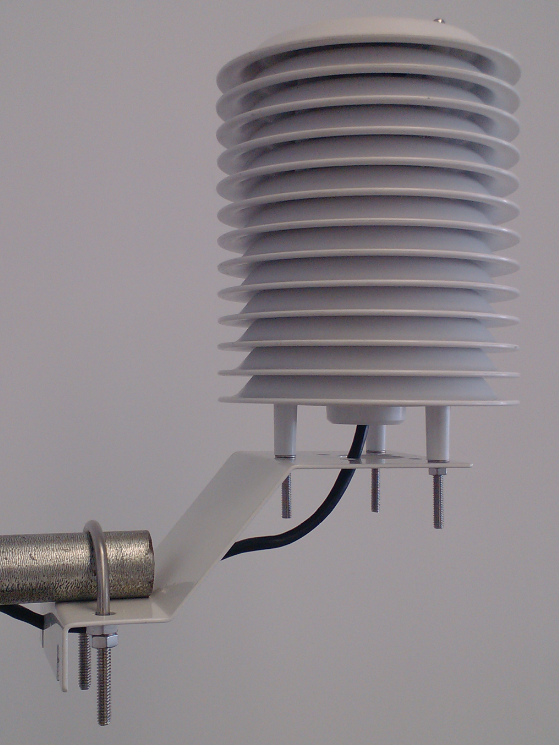

空气温湿度传感器

参数	技术参数	图片
温度测量范围	-40~60℃
温度测量精度	±0.5℃
温度分辨率	0.1℃
湿度测量范围	0~100%
湿度测量精度	±3%
湿度分辨率	0.1%
供电电压	10~30VDC
电缆长度	5米

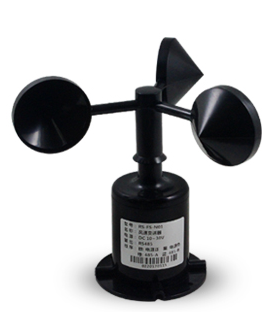

风速传感器

参数	技术参数	图片
测量范围	0~60m/s
响应时间	≤0.5s
启动风速	≤0.2m/s
精度	±0.3m/s
分辨率	0.0875m/s
通信接口	脉冲输出
直流供电	5~30V DC
工作温度	-20℃~+60℃，0%RH~80%RH

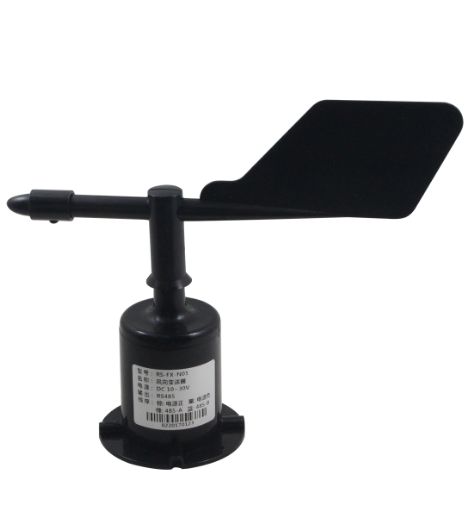

风向传感器

参数	技术参数	图片
测量范围	0~360度
响应时间	≤0.5s
精度	±1度
分辨率	0.1度
通信接口	RS485
直流供电	10~30V DC
工作温度	-20℃~+60℃，0%RH~80%RH

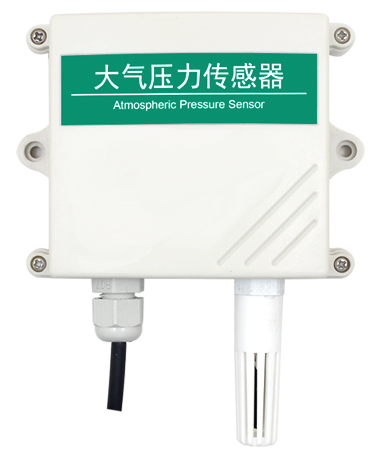

气压传感器

参数	技术参数	图片
测量范围	0~120Kpa
响应时间	1秒
精度	±0.15Kpa
分辨率	0.1Kpa
通信接口	RS485
直流供电	10~30VDC
工作温度	-20℃~+60℃，0%RH~80%RH

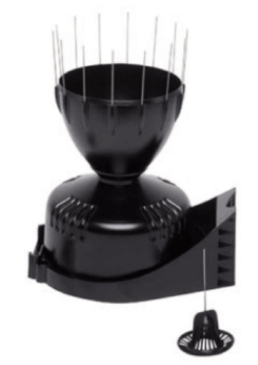

降雨量传感器

参数	技术参数	图片
传感器类型	翻斗带磁性簧片开关
输出	触点闭合
分辨率	0.2毫米
电缆长度	12米
电缆类型	4芯，26AWG
连接	标准为RJ-11水晶头，可为裸线
最大电缆长度	270米
材质	防紫外辐射ABS塑料
雨量收集口尺寸	22.2厘米直径×24厘米高
收集面积	214cm2
重量	1公斤
测量范围
日降雨量	0.0 mm to 999.8 mm
总降雨量	0.0 mm to 6553.0 mm
更新间隔	20-24秒

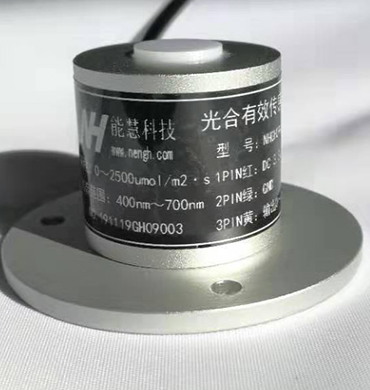

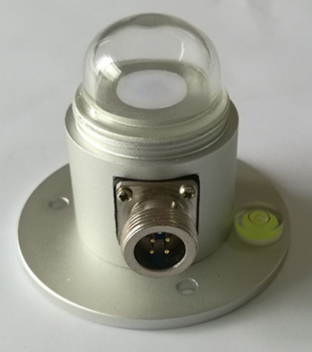

光合有效辐射传感器

参数	技术参数	图片
光谱范围	400~700nm
余弦响应	≤10%
测量范围	0~2500umol/m2/s
精度	±2%
分辨率	0.1umol/m2/s
输出信号	0~2VDC
直流供电	4.5~24VDC
工作温度	-40℃~+80℃，0%RH~100%RH

日照时数传感器

参数	技术参数	图片
余弦响应	≤5%
精度	±2%
输出信号	0~3.3V；0无日照；3.3V有日照
直流供电	4~24VDC
工作温度	-40℃~+80℃，0%RH~100%RH

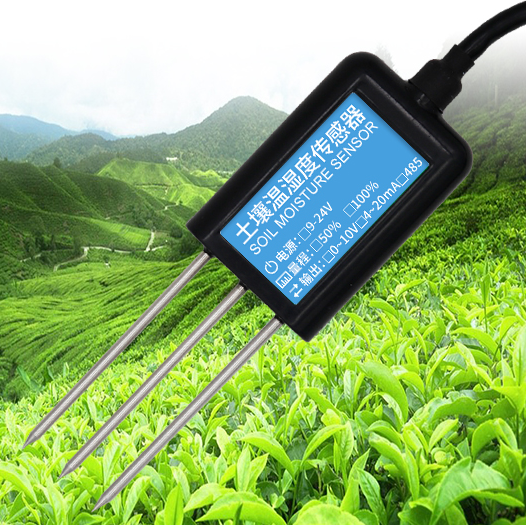

土壤水分温度传感器

参数	技术参数	图片
水分测量范围	0~100%
水分测量精度	±3%
水分分辨率	0.1%
温度测量范围	-40~80℃
温度测量精度	±0.5℃
温度分辨率	0.1℃
测量时间	小于500ms
输出信号	RS485
直流供电	5~24VDC
防护等级	IP68
工作温度	-40℃~+80℃，0%RH~100%RH
