EMS 51探针式植物茎流测量系统

用途:EMS 51探针式植物茎流测量系统用于自动监测树木的茎流量来确定植物的水分消耗,适用于茎杆直径在12厘米以上的树木。采用模块化设计,连接安装方便,和其他茎流测量系统对比的优点是具有可以直接计算出茎流量的特点,而不需要后期的人工数据计算。

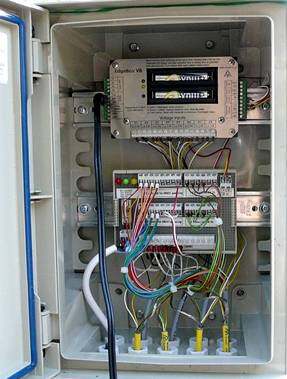

EMS 51探针式植物茎流测量系统 EMS 51探针式植物茎流测量系统

数据采集器技术规格:

型号

V8

V12

通道类型

8个差分电压,2个16位计数,输入终端温度,1个服务通道

12个差分电压,2个16位计数,输入终端温度,1个服务通道

电压输入

±20 mV最大到±2.5 V

±20 mV最大到±2.5 V

电压极限

最大+5V只能为GND输入端

最大+5V只能为GND输入端

精度

全量程的0.01%

全量程的0.01%

分辨率

16位

16位

计数输入类型

触点闭合(R阈值约100Kohms)

触点闭合(R阈值约100Kohms)

最大脉冲频率

1000Hz

1000Hz

测量间隔

3秒~24小时

3秒~24小时

平均间隔

3秒~24小时

3秒~24小时

预热时间

公用,最大5秒

公用,最大5秒

激发电压

5V,±2mV

5V,±2mV

最大负载

30 mA

30 mA

电压挂起

约6 mV/mA加载电流

约6 mV/mA加载电流

参照电压

2.5V±10mV,极限约为20mA

2.5V±10mV,极限约为20mA;3.0V±10mV,极限约为30mA

测量电流(2个部分)

约250 μA,测量和存储到数据文件

约150 μA,测量和存储到数据文件

每个部分最大电压

350 mV

300 mV

过电保护

每个输入端都连接二极管保险丝

每个输入端都连接二极管保险丝

内部供电

2节AA类碱性电池(3V)

2节AA类碱性电池(3V)

外部供电

1节AA类碱性电池,2块可充电镍氢电池(4~16V)

1节AA类碱性电池,2块可充电镍氢电池(4~16V)

耗电(待机/测量)

内部3V电池:待机时60μA,测量时25mA;外部电池:约200μA

内部3V电池:待机时100μA,测量时25mA;外部电池:约100μA

存储容量

120000个数据

220000个数据

输出可设定继电器

稳定继电器125V AC,0.5A

稳定继电器125V AC,0.5A

尺寸

120×75×22毫米

175 × 75 × 22毫米

重量

0.25公斤带碱性电池

0.45公斤带碱性电池

工作温度

-20~+60℃

-20~+60℃

植物茎流传感器技术规格:

EMS 51探针式植物茎流测量系统

适用于树干直径

12厘米以上

加热技术

木质部组织直接加热

输出变量

热功率(mW)

输出信号转换因子

0.8 mW/mV

温度传感器

1毫米探针专用热电偶一组

木质部电阻范围

0.5~30k Ohm

加热电源

可调,最大到1.5W

加热电流频率

1 KHZ

供电

12~15V DC

耗电

最大0.2Amp(视树木情况)

工作温度

-10~+40℃

重量

模块约0.5公斤

包装尺寸

160×80×60毫米

产地:捷克
