6526超声波流速/水位/温度测量仪

用途:采用超声多普勒原理,在江河、溪流、明渠及大型管道中,测量水的流速与水位深度及水温。仪器适于在排放污水和废水、洁净溪流、饮用水甚至海水中测量相关参数。仪器测量正向和逆向的流动状态,并且可以编程计算管道和明渠中的流量以及总流量。

仪器包括超声变送器组件(进行了平均,从而减少水流扰动)和信号处理电路。仪器放置在水区底部或附近,测量水面到仪器的水位深度,一根12V 直流电缆将仪器与电源连接起来。使用超声多普勒原理测量流速,这需要水中的悬浮颗粒或小气泡反射超声测量仪信号。仪器不能在纯净水中工作。通过水静压传感器测量水位,电源信号电缆具有通气作用,将水面上的大气压作为水静压传感器测量参考压力。

6526超声波流速/水位/温度测量仪


暴风雨监测、废水处理、天然的河溪、市政给排水应用范围:

  • 水量流失/渗入监测、灌溉流程监测、工业污染计量
  • 河口&潮汐的研究、渔业/水利、海岸侵蚀研究
  • 下水道/暗渠流程监测、道路排水监测
  • 运河流程研究、江河流程监测

6526超声波流速/水位/温度测量仪

6526超声波流速/水位/温度测量仪

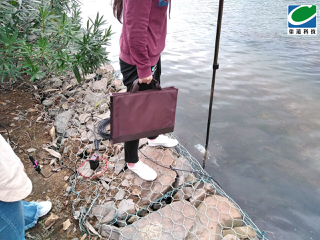

便携式手持测量

定点监测

特点:

  • 可测量非满管(圆管、蛋形管或其它异形管)流量
  • 可测量渠道(圆形渠、矩形渠或其它异形渠)流量
  • 可测量天然的河、溪流量
  • 可测量污水排放渠道或管道(下水道)流量
  • 可测量正向和反向流速和流量
  • 可提供瞬时流量值和累计流量值
  • 仪表内置512K数据存储
  • 二种通讯接口任选:RS232或SDI-12
  • 传感器可在恶劣的现场和污水水质下长期工作
  • 可陪手持伸缩杆,进行便携式测量
  • 可配太阳能板进行长期定点监测
  • 可选配水质或其他气象传感器进行
  • 可选配短信或GPRS无线模块实现远程遥测,数据可远程传输至云端,可电脑或者手机端查看下载

管道在线式(测量流速的同时记录它的水深) 在线连续测量(管、渠、河流)

6526超声波流速/水位/温度测量仪

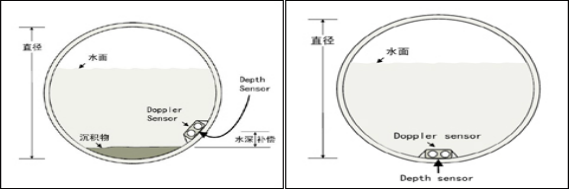

有沉积物的管道内应用 无沉积物的管道内应用

6526超声波流速/水位/温度测量仪

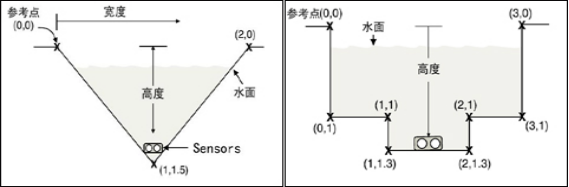

较规则渠道应用示例一 较规则渠道应用示例二

6526超声波流速/水位/温度测量仪

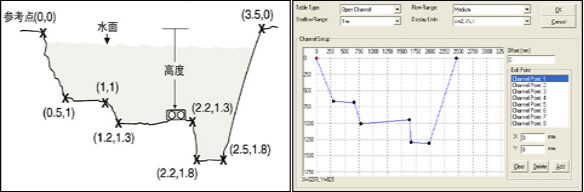

不规则渠道或河道应用示例 不规则流体截面尺寸设定界面

技术参数:

流速:

  • 量程:021m/s~4.5m/s,双向测量
  • 精度:测量值的±2%;分辨率:1mm/ S

水位:

  • 量程:
  • 6526G-21 0-2m
  • 6526G-51 0-5m
  • 精度:±0.25% (标定后)
  • 分辨率:
  • 0 到1m: 1mm (6526G-21)
  • 1 到2m: 2mm (6526G-21)
  • 0 到5m:2.5mm (6526G-51)
  • 5 到5m:5mm (6526G-51)

温度:

  • 分辨率:1℃;量程:-17-60℃
  • 内置微型数据采集器:
  • 记录间隔:可编程,5 秒到1 周
  • 通信:RS-232;控制方式:输出触发
  • 电缆:15m,通气型;电源:外部电池12V DC
  • 工作温度:水温0-60℃;外壳材料: PVC
  • 长×宽×高:290×70×25mm; 重量:850g(带有15m电缆时2kg)

产地:澳大利亚
