TMS 3树木稳定安全性测试仪

用途：TMS锚点3树木稳定安全性测试仪是TMS的升级版，用于测量树根的锚地程度及树木的稳定安全性。当风吹动树木，树木开始摇动，负荷传到根部，TMS记录树木的动态摇摆运动。根据Wessolly (Wessolly & Erb, 1998)的发现，利用静态拉伸测试能够测量树木根部安全稳定性。在静态拉伸测试时，树木受到来自绞车或绳索的负荷发生倾斜，与周围其它树木进行比较，可以得出树木所受负荷的大小。将人为施加负荷与自然风引起的负荷对比，通过专业软件分析，确定自然风引起的负荷大小。

TMS 3测试仪包括两部分：固定在树根附近的基础传感器，记录的倾斜数据反映树木根部锚地的程度。锚地越好，倾斜越小；第二个是控制传感器，固定在地面以上2-3m处，用于区分真实的树根倾斜与周围环境引起的背景噪音。一般控制传感器的倾斜相对较大，因为树木在倾斜的同时还有树干的弯曲。

应用方向：

• 确定树木稳定性——自然风时树木显示出很小或者没有根部倾斜，表明树木安全。
• 监督施工工程附近树木——检测由于建筑施工导致的树木根部损伤，树木的潜在危险性。
• 识别树根锚地问题——在不同树木的相同区域装置TMS传感器，比较树木之间倾斜度的差别。
• 结合静态拉力测试——树木在自然风下倾斜度较大，可用于在已知力下进行树木静态拉力测试。
• 树木长期检测——对风的响应变好（新根长出）；对风的响应变差（根部恶化或被根部损伤）；对风的响应无明显变化。

产品特点

• 量轻，安装方便
• 无损测量
• 采集频率：20Hz
• 数据自动记录
• 可扩展内存
• GPS准确定位树木位置
• GPS时间信号自动同步时间
• 记录倾斜值（X/Y/Z），东/西/南/北，精确度：0.01º
• 基础传感器与控制传感器连用，保证结果准确
• 内置电子罗盘
• 内置可充电电池：持续使用21天以上
• 适用于城市、森林等环境
• USB或SIM卡传输数据

技术规格：

	TMS 3	TMS
颜色	灰色	黑色
重量	73g	270克
尺寸	61 mm x 41 mm x 20 mm	100 mm x 80 mm x 75 mm
防护设计	全密闭，防水防尘	防雨和防尘
测量精度	0.03°	0,03°
测量间隔	0.05s（20Hz）	0,05秒（20Hz）
测量维度	3D	2D测量
安装方向	任意方向	水平
温度精度	1°C	1°C
温度范围	-20 – 50 °C	-20 – 50°C
电池电量	250mAh,>15天	2900 mAh; > 20天
充电方式	无线	微型USB电缆
充电时间	约2h	约6h
内存大小	256MB，存储20天数据	最多32 GB, 130天
数据传输	蓝牙2.1	USB
开关方式	磁性笔控制	电开关
设置方式	TMS 3 App（Android，IOS）	连接计算机

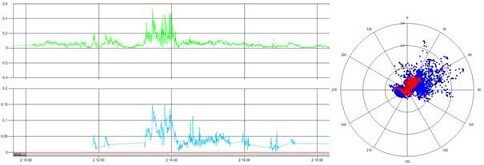

数据分析：采集的数据可生成图表，清晰直观。

使用案例：

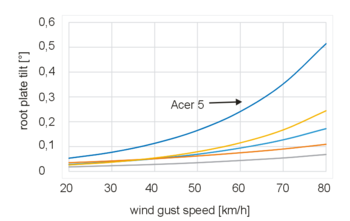

案例1：行道树上全部安装有TMS 3，快速、同步测量所有树在自然风下的倾斜。结果显示，变好Acer 5的树的倾斜角度明显大于其他树。因此，这棵树应该进行进一步的检测。

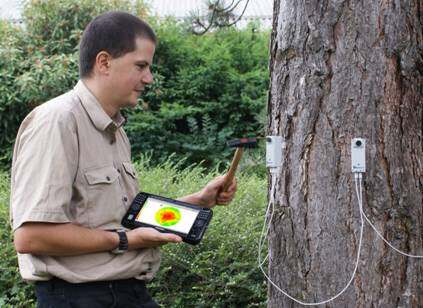

案例2：木质检测结果显示椴树根处有大的空洞（焦色柄座菌感染）。



位置1：根盘在风速> 90km/h时的倾斜度为0.7°。

位置2：推断出根盘在风速110km/h时倾斜度为1.4°。

结论：椴树根处生长的焦色柄座菌影响了树的稳定。根据风翻曲线(Sinn / Wessolly / Erb 1998)，树木在倾斜2-4°时，没有任何外力的情况下，树木会倾倒。因此，此棵椴树即使在风速110km/h的情况下也不会倾倒。

产地：德国
